RF167齒輪減速機詳細信息
RF167齒輪減速機
訂購熱線：13360667204
RF167齒輪減速機重量：
RF167齒輪減速機重量 | RF167齒輪減速機配電機重量 | |||||||||||
RF167-11KW | RF167-15KW | RF167-18.5KW | RF167-22KW | RF167-30KW | RF167-37KW | RF167-45KW | RF167-55KW | RF167-75KW | RF167-90KW | RF167-110KW | RF167-132KW | |
702Kg | 817Kg | 837Kg | 874Kg | 887Kg | 955Kg | 1002Kg | 1037Kg | 1122Kg | 1262Kg | 1372Kg | 1622Kg | 1752Kg |
RF167齒輪減速機潤滑油：
RF167齒輪減速機所列的加注量為參考值。具體值根據級數與傳動比的不同而各異。請您在加注潤滑油時一定注意油位螺栓所指示的精確油量。下表中列出了安裝位置從M1到M6減速器相應的潤滑油加注標準。
RF167齒輪減速機潤滑油類型 | RF167齒輪減速機不同安裝方式的潤滑油加注量(升) | |||||
M1 | M2 | M3 | M4 | M5 | M6 | |
礦物油 | 26.0/70.0升 | 82.0升 | 78.0升 | 88.0升 | 65.0升 | 71.0升 |
RF167齒輪減速機油位檢查：
RF167齒輪減速機在開機調試之前請您務必檢查油位是否符合安裝要求。檢查時要遵守BOSERL說明書章節“油位檢測與換油”中的規定。如果減速器配有油位鏡，油位也可以通過油位鏡進行測量。注意！由于油位鏡上溢出的減速器油造成的減速器損壞?？赡軐?dǎo)致設備損壞。安裝相應的保護裝置，以避免由于沖擊或敲擊對油面觀察玻璃造成的損壞。

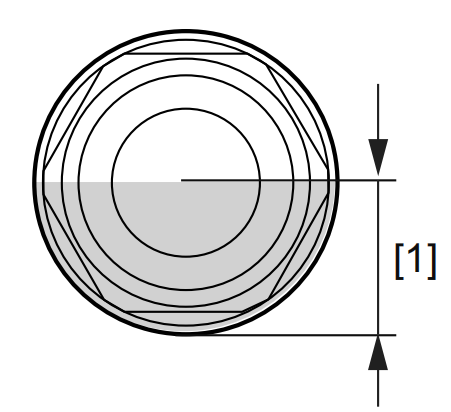

請注意BOSERL說明書章節“檢查Ⅰ維護作業前的準備工作”中的說明。按照下圖在油位鏡上檢查油位：[1]油位必須在該范圍內
若油位過低則操作如下：打開相應的注油螺栓，參閱BOSERL說明書章節“減速器的檢修Ⅰ維護作業”的相關內容。通過注油孔灌入同類型新油，直至標記處，旋入注油孔。
質量好的RF167齒輪減速機：檢驗項目RF系列減速機
1.RF167齒輪減速機機械性能檢測：振動、噪音異響速比軸跳動外觀型號氣密性；
2.RF167齒輪減速機電器性能檢驗：漏電、電流平穩性空載電流；
3.RF167齒輪減速機裝箱檢驗：減速機配套附件說明書、合格證。同軸減速機
RF167齒輪減速機選型參數：
| RF167齒輪減速機配電機 | 可帶剎車、變頻、防爆、伺服、交流、直流、三相、單相電機RF167帶11KW,RF167帶15KW,RF167帶18.5KW,RF167帶22KW,RF167帶30KW,RF167帶37KW,RF167帶45KW,RF167帶55KW,RF167帶75KW,RF167帶90KW,RF167帶110KW,RF167帶132KW。 |
| RF167齒輪減速機輸出轉速 | 6.1轉,7.5轉,9.1轉,10轉,11轉,13轉,15轉,17轉,19轉,21轉,24轉,27轉,30轉,31轉,35轉,37轉,41轉,46轉,50轉,57轉,59轉,64轉,74轉,82轉,97轉,117轉,137轉。（以上轉數均為四級電機算出的，可用兩級電機，六級電機計算，也可以用變頻電機調速） |
| RF167齒輪減速機負載扭矩 | 7000N.m,9000N.m,10000N.m,13000N.m,14000N.m,15000N.m,16000N.m,17000N.m,18000N.m。（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速機型號加大,或者兩個減速機組合使用） |
| RF167齒輪減速機速比 | 10.24比,11.99比,14.48比,16.98比,19.03比,21.85比,23.71比,24.57比,27.96比,30.71比,34.41比,37.74比,39.92比,44.87比,46比,51.76比,58.65比,67.4比,73.7比,82.91比,93.19比,98比,107.49比,121.81比,139比,153.07比,186.93比,229.71比。 |
RF167齒輪減速機電機國外電壓表：
| RF167齒輪減速機電機功率(KW) | 電機電壓 | 制動器電壓 | 制動力 |
| 0.18 | 415VAC | 96VDC | 4NM |
| 0.25 | 415VAC | 96VDC | 4NM |
| 0.37 | 415VAC | 96VDC | 4NM |
| 0.55 | 415VAC | 96VDC | 7.5NM |
| 0.75 | 415VAC | 96VDC | 7.5NM |
| 1.1 | 415VAC | 96VDC | 15NM |
| 1.5 | 415VAC | 96VDC | 15NM |
| 2.2 | 415VAC | 96VDC | 30NM |
| 3 | 415VAC | 96VDC | 30NM |
| 4 | 415VAC | 96VDC | 40NM |
| 5.5 | 415VAC | 180VDC | 75NM |
| 7.5 | 415VAC | 180VDC | 75NM |
| 9.2 | 415VAC | 180VDC | 100NM |
| 11 | 415VAC | 180VDC | 150NM |
| 15 | 415VAC | 180VDC | 150NM |
| 18.5 | 415VAC | 180VDC | 180NM |
RF167齒輪減速機銘牌含義：
RF167-BVPEJ18.5KW-4P-93.19-M1-270°
：系列代號
：減速機規格代號
B：電機
VPEJ：變頻剎車電機
18.5KW：電機功率
4P：電機級數
93.19：減速機傳動比
M1：減速機安裝位置
270°：接線盒位置

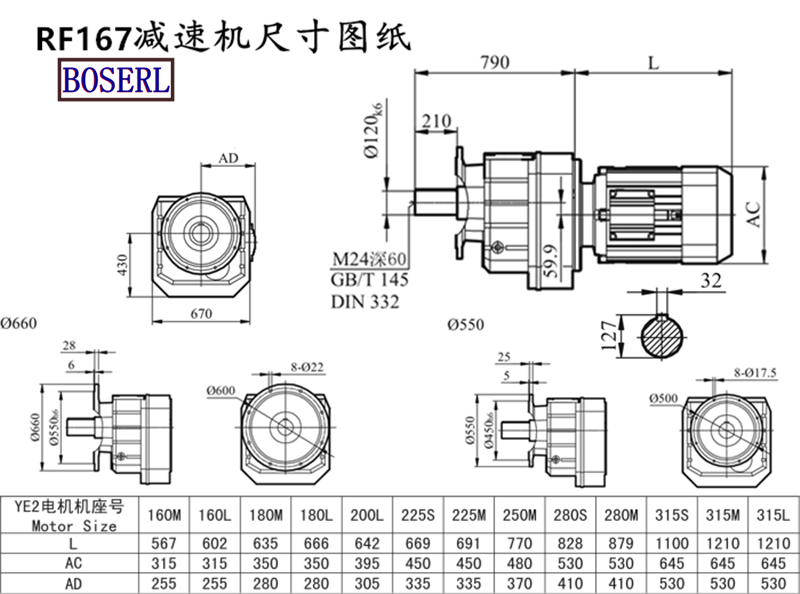

RF167齒輪減速機型號：
推薦類似型號：R167減速機
關鍵詞:直線輸出減速機加電機一體化_RF系列減速器_直連電機減速機_直連減速機_直連減速器_直聯減速機_GRF系列減速機_RF系列減速機_RF型減速機_RF齒輪減速機
RF系列減速機型號：RF17減速機,RF27減速機,RF37減速機,RF47減速機,RF57減速機,RF67減速機,RF77減速機,RF87減速機,RF97減速機,RF107減速機,RF137減速機,RF147減速機,RF167減速機
RF系列斜齒輪減速機可配變頻電機，剎車電機，防爆電機，伺服電機，交流電機，直流電機，三相電機，單相電機 0.12KW-132KW之間
如需工程師幫選型，請加微信13827261050，留言告知工程師參數要求
